::產品概述::
ShapeTape包含3D靈活條帶，可對形狀、位置、方向和動作進行靜態和動態測量。 產品中的光纖3D盤繞式傳感器可持續探知自身位置，并提供準確的定位和方向信息，甚至在與人或物體進行部分或可變接觸時，仍可正常工作。ShapeTape可獨立使用，也可與其它設備連接或與人連接使用，生成實時3D計算機圖像并收集與復雜圖形相對應的數據。目前一款高速（10kHz）非多元版本產品已經推出，可用于快速數據獲取。
Measurand ShapeTape
ShapeTape產品概述：

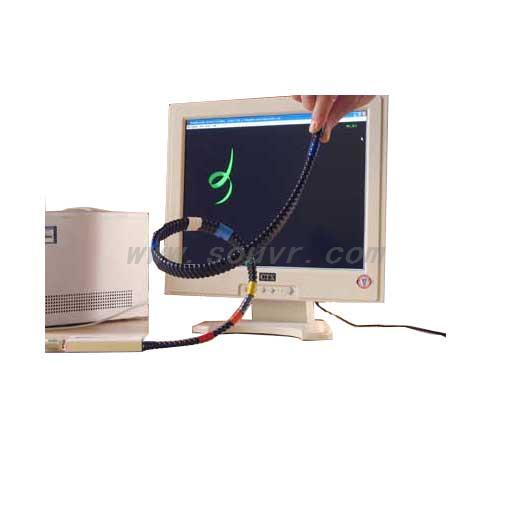

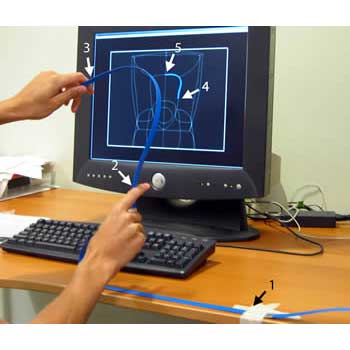

S1280CS ShapeTape?和S1680高速ShapeTape? ShapeTap產品是一款輕盈可佩戴的靈活條帶式設備，配有專用軟件ShapeWare，可通過一系列光學傳感器將其盤繞結構中的位置信息傳送到計算機，并實時生成3D計算機圖像和形狀數據組。該產品可跟蹤人的手臂、腿部、背部和頸部的動作，可廣泛運用于動作捕捉、虛擬現實、生物醫療、游戲和機器人控制等領域。產品還可用于碰撞試驗、計算機輔助設計以及汽車內部設計。
S1280CS ShapeTape可連接至Windows系統的PC機串行端口進行操作。應用ShapeWare軟件可以查看ShapeTape的實時圖像，并以最高110赫茲的頻率收集整盤條帶中的數據。 S1680 ShapeTape是S1280CS多元ShapeTape系統的的高速非多元版本，結合一個獨立的數據采集系統（不含）一起使用，可在10kHz帶寬下獲取3D動態形狀信息。S1280CS和S1680 ShapeTape均可提供不同長度、寬度、傳感器間距和位置的各類型號產品。此外，現已推出僅能彎曲和裝甲版產品。
推薦應用范圍：
ShapeTape?可測量出許多物體的曲率，如：座位、汽車、人、動物、碰撞試驗假人、擋雪板、雪橇、服裝及各種機械設備。ShapeTape?界面可連接多達48個傳感器，適于收集各類形狀和尺寸的3D 6自由度信息。ShapeTape系統的應用范圍十分廣泛，舉例如下（不限于此）：
不適合的應用：
不建議使用ShapeTape?測量非常小的曲率，如橋梁或機翼的偏斜率，彎曲范圍是每幾十米內數毫米。解析出這樣細微的變化是可能的，但僅在特定的動態條件下才可完成，且需要事先進行認真安裝。是否能夠使用ShapeTape?還要視具體用途而定。
::應用范圍::
適用于虛擬現實、核磁共振成像中的動作跟蹤和輸入工具、機器人控制、人因工程學、電腦輔助設計和人類工程學等諸多應用領域。
::技術特征::
::產品資料::
| 規格 | Measurand ShapeTape 48 centimetre sensorized zone |
| 外形尺寸： | 1.3 x 13 x 1800毫米 標稱值 |
| 接口盒尺寸： | 16 x 54 x 168毫米 標稱值 |
| 操作溫度： | -20 -50 度 |
| 傳感區域： | 外側480毫米，包含16個傳感器，呈8對排列 |
| 傳感器長度： | 每個傳感器與靈敏區60毫米范圍內的彎曲部分相結合 |
| 成對傳感器： | 每對利用校準常數解析彎曲和扭轉 |
| 校準： | 圓圈、扭轉和平放姿勢生成貯存校準常數 |
| 單個傳感器校準范圍： | ± 40 毫米 半徑彎曲； ±22.8 度 扭轉 |
| 安全彎曲半徑： | ± 20 毫米 半徑 |
| 空間采樣限制： | 每個單調(單極)曲線要求兩個傳感器長度 |
| U型端口操作范圍： | 兩個橢圓形體積，每個160 x 250毫米 |
| 端點分辨率： | 0.3毫米均方根值x,y或 z；0.5度, 滾動、傾斜或偏離 |
| 最大數據采集速度： | 110赫茲 |
| 組成： | 壁掛式電源(60赫茲, 120VAC)，串行接口盒和帶子 |
?
