::產品概述::

Codamotion 超聲波位置追蹤器

Codamotion cx1

cx1堪稱便攜式實時3D運動測量領域的經典產品。每個元件都具備獨立的3D測量功能，用戶也可以將多個元件組合使用，從而擴大測量范圍。全部產品均經過出廠校準。同時備有進程產品可供選購。

傳感器窗口特寫：80度超寬可視角度

每臺cx1裝置都可獨立完成三位測量，不會影響其他設備或攝像機。用戶可將多個cx1裝置組合，增加測量范圍。而且，由于cx1是獨立進行3D測量的，所以用戶不需要做任何校準和調試工作。每臺cx1裝置在出廠時都經過預先校準。

Codamotion標記及標記驅動盒

標準cx-標記

與cx1傳感器配用的標準有源標記。對于每個與驅動盒連接的標記，驅動盒都會為其分配一個單獨的ID編號。

雙標記驅動盒

包含電池和光學同步裝置，最多可驅動兩個標記。驅動盒采用時分多路傳輸方式，每個標記都配有自己獨特的ID編號。驅動盒通常應放置在中間位置，以避免出現標記連接線纏繞的情況。由于驅動盒采用了自帶電池供電方式，不需要與其他電源連接。

八標記驅動盒

包含電池和光學同步裝置，最多可驅動八個標記。驅動盒采用時分多路傳輸方式，每個標記都配有自己獨特的ID編號。驅動盒通常應放置在中間位置，以避免出現標記連接線纏繞的情況。由于驅動盒采用了自帶電池供電方式，不需要與其他電源連接。公司也可提供外置電源機型，用戶可自行選擇。

八標記驅動盒，配外置閃光燈

包含同步電路，最多可驅動八個標記。本裝置是“八標記驅動盒”的修改機型，配有外置閃光燈輸入同步，可作為傳統光學同步的替代裝置使用。必須與閃光燈電源和連接線配用。

充電盤

在不使用時，用戶可以把雙標記或八標記驅動盒放置在充電盤內保存，在保護裝置的同時，又可以為電池持續充電。

Codamotion集線器

微型集線器

微型集線器是一款無源裝置，可為一或兩個cx1裝置提供電源及數據連接。微型集線器可與電腦主機連接，筆記本或標準臺式電腦均可使用。微型集線器還可安裝在外部閃光燈面板上，從而可為外置設備提供同步信號。

有源集線器，配四路通用異步收發器（UART）

一款19寸機架式工業計算設備，配有四路通用異步收發器，可為cx1裝置提供電源數據和數據連接，還具備同步輸入/輸出連接功能。cx1的電源和數據連接將以四組為單位進行擴展。同步輸入連接可以在Codamotion使用外部設備采集數據時對其時間進行控制；同步輸出則可用于激活外部設備，并使其與Codamotion系統同步運行。系統還配有模擬和數字接口，可實現其他設備的同步數據捕捉及實時調用。

有源集線器專用32通道A:D和濾板

這些電路板安裝在有源集線器內部，用于添加外部模擬設備或數字設備。每個模擬電路板配有32個單端模擬輸入通道、8個數字輸出通道以及8個數字輸入通道。濾板配有防鋸齒濾鏡，可支持32個模擬輸入通道。用戶也可以添加一塊電路板，從而可支持64個模擬通道和16個數字輸入及輸出通道。

高速數據/組合連接線

cx1裝置與集線器之間唯一的連接線，可實現測量數據的高帶寬實時傳輸，同時還可為系統供電。

RS422數據線

與微型集線器一起使用，電纜本身直徑5毫米，用于連接微型集線器和電腦主機，要求主機電腦上配有RS422串口（COM端口）。數據傳輸速率為500萬波特。

筆記本電腦專用RS422 PCMCIA接口卡

微型集線器與筆記本電腦連接是需要使用接口卡。

全新產品

四標記驅動盒

Codamotion的4標記驅動盒的尺寸只有一般火柴盒的一半大小，重量比一元硬幣還要輕。新的驅動盒能夠為多個標記供電（請查閱以下《標準標記說明》），可以安裝在測試者身上的任何部位，重量不足22克。每個驅動盒可驅動4個標記，采用USB插座進行充電，可編程，與現有的雙標記驅動盒、八標記驅動盒以及全新推出的其他標記組完全兼容。

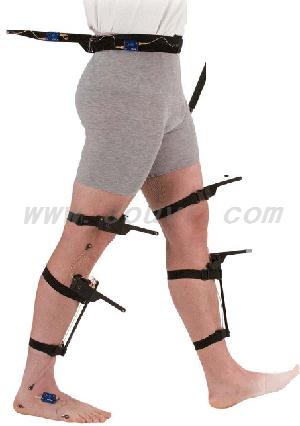

Codamotion標記組

四標記組開始在企業內部使用，后來正式推向市場，該產品避免了有源標記對電線的依賴，可以更容易地安裝在測試者肢體上，拆卸也更為方便。Codamotion標記組可與C-Motion的Visual 3D或用戶自己的特殊分析算法一起結合使用，是有源標記的有效補充產品。

步態魔棒套裝

“步態分析魔杖套裝”現已正式上市。該產品能夠根據預設的標準對3D結構角度進行精確計算。

::應用范圍::

適用于臨床醫學、生物力學、神經科學、體育、人機工程學等諸多領域。

::技術特征::

• cx1的每個元件都具備獨立的3D測量功能
• 微型集線器是一款無源裝置，可為一或兩個cx1裝置提供電源及數據連接
• 一款19寸機架式工業計算設備，配有四路通用異步收發器，可為cx1裝置提供電源數據和數據連接
• 可實現測量數據的高帶寬實時傳輸，同時還可為系統供電

::下載資料::

中文版 cx1_specification
