::產品概述::

Ascension 3D Guidance medSAFE 電磁式空間位置追蹤系統

3D Guidance medSAFE包含一個電子元件和多個傳感器及接口選擇，主要用途是通過脈沖直流傳感器對醫療器械進行引導。

?可同時跟蹤最多8個六自由度微型傳感器或者24個五自由度傳感器
?無需電離輻射便可實現三維定位
?對各種工具進行引導，不受視線限制
?打破了以往醫療跟蹤器的性能局限
?采用一次性低成本傳感器，可輕松瀏覽導管、探頭和檢查鏡

傳感器詳細說明：

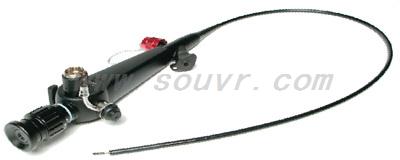

3D Guidance的微型傳感器通常可以安裝在醫療儀器和導管上，具有隱蔽性強、安全可靠的特點，可以輕松實現跟蹤、定位功能。下圖顯示的是一個安裝在支氣管鏡中的1.3毫米規格傳感器：

Acension公司的亞毫米級直徑的傳感器可以輔助擴大導管和檢查鏡在器官和血管中的搜索范圍。此外，針對微創手術，公司也提供了多款專用的傳感裝置。全新的0.3毫米傳感器是尺寸超小的磁傳感器，專門用于血管、泌尿系統和心臟手術。對于需要大批量一次性傳感器的客戶，我們可以提供優惠價格。傳感器規格如下：

?第一類CF型（應用部分）；除顫
?1.3毫米傳感器
1、非密封傳感器[可浸入液體中使用]：最大直徑1.3毫米，長度為6.5毫米，配有0.6毫米外徑1.8米長連接線
2、醫療級密封導管乙烯基管式傳感器[不可浸入液體中]：最大外徑1.8毫米
?1.8毫米傳感器
1、非密封傳感器[可浸入液體中使用]：最大外徑1.8毫米，長度為8.4毫米，配有0.6毫米外徑1.8米長連接線
2、醫療級密封導管乙烯基管式傳感器[不可浸入液體中]：最大外徑1.8毫米
?Ascension Medi-Mag連接線，美國藥典第6類套管材料或塑料封裝連接線
?美國藥典第6類環氧傳感器外殼
?美國藥典6聚酯保護膜（僅限裸傳感器）
?最高溫度150攝氏度
?傳感器組件和電纜材料為環氧乙烷，不受伽馬射線和滅菌劑影響
1、接頭中的半導體裝置沒有屏蔽伽馬射線，暴露在伽馬射線中可能會損壞

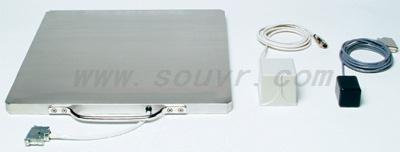

發射器選擇：
3D Guidance擁有多種發射器選擇，適用于多種醫療磁跟蹤環境。

	抗金屬干擾 ± 20厘米 X、Y -10 - 46厘米 Z范圍 安裝及使用 我們的平面發射器可以安裝在患者身下使用，能夠避免手術室或手術臺金屬物體的干擾。
平面發射器
	20-61厘米X15-30厘米Y、Z范圍 安裝與使用 中程發射器適用于存在導電金屬的桌面應用環境。
中程發射器
	20-36厘米X8-15厘米Y、Z范圍 安裝與使用 這種小型發射器通常安裝在機械臂上，可以貼近傳感器，尤其是用于高精度醫療應用領域。
短程發射器

默認配置

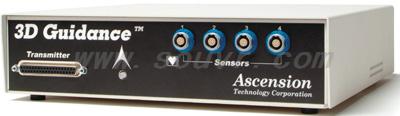

?一個3D Guidance電子元件
?一個3D Guidance短程、中程或平面抗金屬干擾發射器
?微型六自由度傳感器（1.3或8毫米），配6英尺（1.8米）連接線
?提供北美標準電源線 **如需其他規格電源線，請注明。
?接口軟件模塊光盤和軟盤
?一年保修、終身技術支持、用戶手冊、和winBIRD? Windows軟件

::產品規格::

::應用范圍::

適用于醫療等諸多領域。

::技術特征::

?可同時跟蹤最多8個六自由度微型傳感器或者24個五自由度傳感器
?無需電離輻射便可實現三維定位
?對各種工具進行引導，不受視線限制
?打破了以往醫療跟蹤器的性能局限
?采用一次性低成本傳感器，可輕松瀏覽導管、探頭和檢查鏡

::下載資料::

mocap_ascension_3dguidance介紹資料下載（中文）

Ascension 6DOF 六自由度電磁式傳感器型號說明
