::產品概述::
?

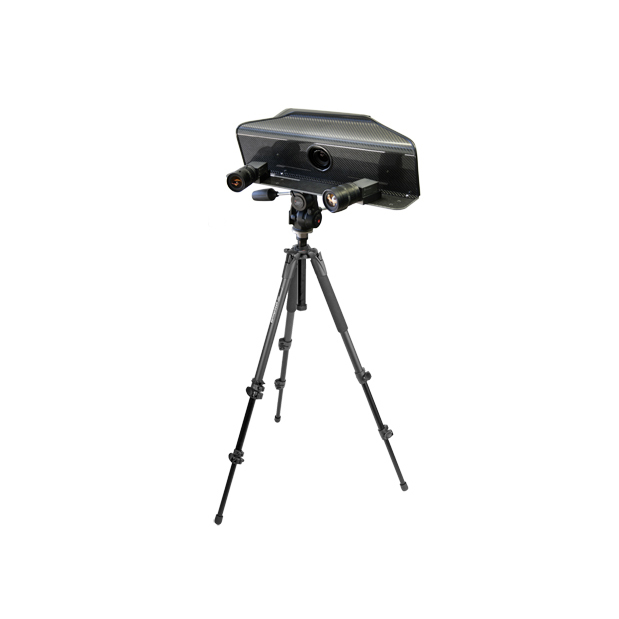

3D3 solutions HDI ADVANCE R1 3D光學掃描器

HDI ADVANCE R1 3D掃描器的設計秉承了3D3 solutions公司的核心理念——靈活性。掃描器采用可調視域，可以掃描不同尺寸和形狀的對象。各部件也可根據需要進行升級和更換，從而提高掃描器的整體性能。這些特點使得HDI 3D掃描器成為研究實驗室、教育機構、以及需要進行復雜測量、可視化處理、逆向工程和快速原型制作的企業的理想選擇。

HDI ADVANCE R1 3D掃描器尤其適合細節掃描，可生成高品質數據，是逆向工程和快速原型制作領域的理想解決方案。

高清晰度成像（HDI）3D掃描器是一種功能強大的3D掃描解決方案，可提供高清晰度（HD）品質掃描。是目前市場上性價比超高的產品之一。

HDI 3D掃描器采用可調節視域，可以對不同形狀和尺寸的物體進行掃描。另外，該產品全部使用可更換配件，如：攝像頭、鏡頭等，用戶可以根據具體的使用需求對掃描器進行改裝和功能拓展，因此，在有新項目要求的時候只需更換局部配件即可，不需要購置新的掃描設備，從而為用戶節省了成本。

HDI 3D掃描器包含以下配件：

• 一個白光投影儀
• 一對高清機器視覺攝像頭
• 一對12.5毫米鏡頭
• 三腳架和HDI碳纖維底座
• 3D掃描軟件（FlexScan3D Pro)

完善的3D掃描解決方案
HDI 3D掃描器是一種結構光3D掃描器，使用投射光模式和攝像系統對物體的3D形狀進行測量。該產品以白光技術為基礎，與3D激光掃描器相比，速度更快，而且具有全視域掃描功能。除了物體3D捕捉功能以外，HDI 3D掃描器還具備基本的內置掃描清理和處理功能。

掃描過程
白光投影儀先把一系列參考圖案投射到掃描對象上。光會轉到對象的表面。此過程有助于計算被掃描對象的深度和表面信息。然后由兩臺機器視覺攝像頭負責捕捉數據。

HDI 3D掃描器的三角測量引擎會對攝像頭獲取的圖像進行處理，從中提取所需數據，以便于制作3D模型。自動3D捕捉功能可以大幅降低捕捉復雜物體時需要的時間和成本。

優勢與特點

快速掃描，高分辨率掃描圖數據，一次掃描= 最多170萬點（350萬個多邊形）
HDI 3D掃描器可以在1.4至3秒內生成一次掃描圖。超快掃描速度減少了掃描過程中對象移動的機會。

高清掃描質量
HDI 3D掃描器采用兩個高清機器視覺攝像頭，可提供30微米精度（3D點距）。

實際照片

3D掃描結果

掃描器采用兩個攝像頭，可以對物體兩側同時進行掃描，比一個攝像頭獲取的數據更多。3D掃描器可以把掃描數據整合起來，制作成完整的立體模型。

可調視域
其他掃描器在掃描物體尺寸方面有限制。而HDI 3D掃描器采用了可調節視域，用戶可以根據需要增大或者縮小視域，從而能夠掃描不同尺寸的物體。該掃描器能夠掃描硬幣等小物體，也能掃描人臉或汽車等較大目標。

硬件規格
HDI 3D掃描器的3D掃描軟件需要使用一臺個人電腦（不含）。掃描器的物理捕獲元件需要使用FireWire連接線與電腦連接。FireWire卡必備。

推薦配置

• 操作系統：Windows 7（64位）
• CPU：雙核或四核Intel 2 GHz或更高
• 內存：4GB或更高
• 顯卡：512MB
• 硬盤：最低50 GB可用磁盤空間

最低配置

• 操作系統：Windows XP 32位、Windows 7 32位
• CPU：2 GHz英特爾奔騰IV或AMD Athlon XP或同等配置
• 內存：2GB
• 顯卡：與DirectX 9.0c兼容的64 MB視頻卡（兩個視頻輸出）
• 硬盤：最低15GB可用磁盤空間
• 與Macintosh電腦不兼容

一款適于高校科研的三維掃描儀？ YES
此次引入的三維掃描儀HDI ADVANCE是一款非常適用于高校科研的白光三維掃描儀，我們希望它能進一步助推國內的機械設計與制造研究的快速發展。為什么說它是適于高校科研呢？

因為它可開發？ YES
3D3可以支持用戶命令行開發，修改軟件界面，添加自己的功能，讓研究人員和工程師有更大的發揮空間。

因為它專業？ YES
HDI ADVANCE是采用專業工業相機組件的三維掃描儀，在系統設計和軟件設計上進行了全面考慮，經實際測試，可以達到與許多知名品牌同等掃描精度，速度等方面甚至表現更好，可以滿足大部分工業機械設計的需求。

功能

• 具有攝影測量功能，可以基于標記點進行多次掃描數據對齊與拼接
• 具有偏差分析功能，可以通過多次掃描數據偏差對比分析，進行基準選擇提升掃描精度
• 具有多掃描儀同步采集功能，可以一次性進行大尺度物體掃描或360度掃描
• 支持三方后處理軟件Geomagic，可以進行完成三維檢測功能，輸出專業詳盡3D質量檢測報告。
• 它甚至還有彩色紋理數據采集功能

  因為它簡單易用? YES
  3D3軟件界面非常簡單友好，已得到客戶的廣泛認可。軟件由開始菜單（Getting Started）、標定菜單（Calibration）、工程菜單（Project）、設置（Setting）四個界面組成，在完成系統標定后，通過掃描控制（工程菜單）、參數設置等，即可快速進行各種三維掃描和處理。

  因為它幾乎無所不能? YES
  對于機械設計師來說，幾乎任何行業的機械師都可以用到它，一切因為它是如此強大，無所不能。HDI ADVANCE它可以掃描一個硬幣大小的零件，也可以掃描發動機。

  它可以掃描整車，甚至還能重建紛繁復雜的火車車底，還有什么是它不能完成的呢？

  除了機械學院在制造設計領域有廣泛應用外，HDI ADVANCE還被動漫學院、醫學院、服裝學院、計算機學院學院等多個學院使用，在多個領域發揮著它作用。

  因為它不止是一臺掃描儀? YES
  HDI ADVANCE掃描儀是一套發燒友級玩家的產品，非常適合除了使用外，還希望對三維掃描技術進一步深入研究的用戶，它由腳架、工業相機鏡頭、單反相機、投影儀、轉臺等組成，用戶可對設備任意拆卸和組裝，可以通過換鏡頭、換相機、換支架來進行系統改裝，構成多種滿足不同性能需求的掃描

::應用范圍::

適用于研究實驗室、教育機構、可視化處理、逆向工程、快速原型制作等諸多領域。

::技術特征::

• 采用可調節視域，可以對不同形狀和尺寸的物體進行掃描
• 全部使用可更換配件，如：攝像頭、鏡頭等，用戶可以根據具體的使用需求對掃描器進行改裝和功能拓展
• HDI 3D掃描器是一種結構光3D掃描器，使用投射光模式和攝像系統對物體的3D形狀進行測量
• 具備基本的內置掃描清理和處理功能
• 可以在1.4至3秒內生成一次掃描圖。超快掃描速度減少了掃描過程中對象移動的機會
• 掃描器采用兩個攝像頭，可以對物體兩側同時進行掃描，比一個攝像頭獲取的數據更多
• ?

::產品規格::

?
