::產品概述::
?

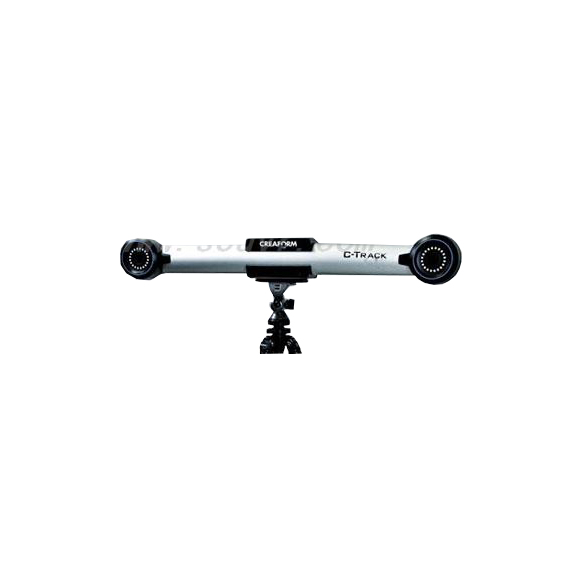

Creaform VXtrack C-Track 380 動態跟蹤3D測量儀
?

動態跟蹤：VXtrack
C-Track 雙攝像頭傳感器是完整的便攜式3D 測量解決方案，可進行接觸式檢測和動態測量。其配備高品質光學設備和特殊照明裝置，確保能夠在其操作空間內測量所有反射靶。探針可以針對參照物（使用一組反射靶計算）對各部件進行有效校準，還能直接對部件參照物進行移動或變形監測。
?

正如其名字所示，C-track 跟蹤整個系統的參照模型，并確保精確定位 HandyPROBE便攜式3D光學跟蹤儀(PCMM) 或 MetraSCAN 3D 光學 CMM 掃描儀。它能進行連續圖像采集和傳輸、反射靶照明、管理與計算機之間的交換數據，以及存儲傳感器參數等操作。

動態跟蹤
動態跟蹤是 TRUaccuracy 技術的關鍵組件，可確保提供超高精確度。借助該功能，C-Track 可用于同時并持續測量空間中的位置和方向，精確度很高。這使得它可以控制位移，推進裝備流程或變形監測。

優勢
?

TRUaccuracy 技術
確保高精確度的測量，無需考慮測量環境如何（不穩定性、震動和溫度變化等）或者操作人員技能如何。
?

精確度
同步測量一組反射靶（用于增加的 6 DOF 精確度 - 位置和方向）。
?

完整的檢測和動態測量解決方案
集成 HandyPROBE 便攜式3D光學跟蹤儀 (CMM) 非臂式測量系統，可與 MetraSCAN 光學 CMM 3D 掃描儀兼容。
?

被動、無線式、低成本的超輕型反射靶
反射靶僅重 1 克。 提供黏性版本和磁性版本，與攝影測量 100% 兼容（對大型設備進行全局測量時可多次使用）。
?

功能

• 過采樣速率可達每秒 24,000 個 3D 點（非過采樣時為 3000 點）
• 一組反射靶的 6 DOF 測量（位置和方向）
• 反射靶設置的同步測量?
• 測量體積范圍為 3.8 到 14.8 m3 （133 ft3 到 518 ft3）
• 用于 3D 檢測和 3D 動態測量的獨特系統
• VXelements 軟件中的實時曲線顯示
• 導出到 .csv 格式
• 用于與第三方應用程序交互的 API
• 通過外置觸發輸入裝置，獲得同步采集功能

軟件
?

VXelements

C-Track 掃描儀配備 VXelements，這是一款完全集成的 3D 數據采集軟件，可以為其整個便攜式 3D 檢測和測量技術系列提供支持。它將所有基本要素和工具都融入到一個統一的、用戶友好且直觀的工作環境中。
?

VXtrack

全新的 VXtrack 模塊可將動態跟蹤功能添加至 C-Track 雙攝像頭傳感器。現在它可以每秒實時記錄 30 幅單個或一組反射靶的 3D 圖像，用于各種涉及動態跟蹤的應用研究。此類應用包括：

• 跟蹤機器手臂
• 跟蹤組件操作
• 跟蹤工具路徑
• 低頻振動分析
• 捕捉移動

該模塊提供的圖形界面既可以分析結果，又可以導出數據文件為當前常用的格式。

應用范圍

• 航空航天
• 裝配控制與監測
• 變形監測（機翼、起落架、輪胎）

汽車

• 對運行中部件進行移動監測（發動機、排氣裝置、車輪）
• 動態流程控制（關閉車門和發動機罩）
• 變形監測（底盤、座椅）
• 碰撞試驗準備（預定位）

機器人技術

• 現場校準與評估
• 實時方向修正
• 裝配電腦化指導

生物力學

• 動作捕捉

工業

• 航空航天
• 汽車/運輸
• 消費類產品
• 重工制造
• 發電
• 研究和教育

C-Link
可與 2 個或 4 個 C-Track 傳感器連接起來，并與 HandyPROBE 便攜式3D光學跟蹤儀（CMM） 一起使用，以獲得并受益于 C-Link 功能，從而同時跟蹤大型物體或復雜物體各個角度的變形和位移。
?

::應用范圍::

適用于航空航天、裝配控制與監測、變形監測、汽車/運輸、消費類產品、重工制造、發電、研究和教育 等諸多領域。

::技術特征::

• 過采樣速率可達每秒24,000個3D點（非過采樣時為3000 點）
• 一組反射靶的6DOF測量（位置和方向）
• 反射靶設置的同步測量
• 測量體積范圍為3.8 到 14.8 m3（133 ft3 到 518 ft3）
• 用于3D檢測和3D動態測量的獨特系統
• VXelements 軟件中的實時曲線顯示
• 導出到 .csv格式
• 用于與第三方應用程序交互的 API
• 通過外置觸發輸入裝置，獲得同步采集功能
