::產品概述::

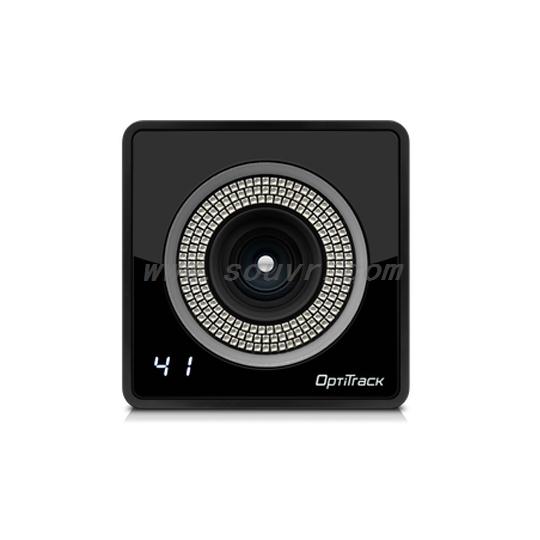

OptiTrack Prime41 動作捕捉攝像頭

Prime41是一款用于中高端影視娛樂內容制作的全身運動捕捉系統的攝像頭，它采用紅外光學運動捕捉方式，具有無干擾、跟蹤精度高等特點，可實現180Hz的人體運動進行精確捕捉。目前已被迪斯尼、EA等多家著名動漫、游戲廠商用于動漫、游戲的制作。

410萬紅外攝像頭，具有高分辨率、低畸變，高通光量等特點，適合多種應用可對各種紅外Marker點進行高精度高速捕捉。

業界領先的高精度

Prime 41給出了精確度的定義。擁有智能處理的像素4.1 MP，Prime 41提供的像素性能大大超過其他所有攝像機 – 價格卻不到競爭產品的三分之一。?

得益于公司新款2048×2048熱像儀的卓越性能，我們才得以設計并打造出這一超高精度。Prime 41S使用一個全局快門，采用預測實時圖像處理技術，以及超高傳輸率的鏡頭，能夠輕松捕捉細致入微的動作。

生產就緒的捕捉體積

Prime 41是一個大容量的利器，能夠從80多英寸遠的距離跟蹤一個16mm的動作捕捉標記。結合公司專有的“fast glass”鏡頭技術和強大的紅外線頻閃，可產生高達75'×150'的捕捉量，周邊僅有一臺相機設置 – 輸出精確、無噪音的數據。51°的視域下，達到該跟蹤體積所需的攝像機數量要少于大型安裝中通常需要的攝像機數量。

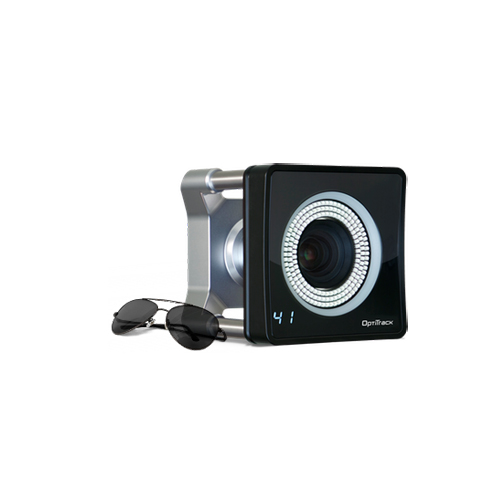

開箱即用的室外捕捉

Prime 41配備一個15W 頻閃儀1和專門設計的陷波濾波器，能夠在戶外全日光下輕松跟蹤反射標記。由于不需要特殊的附加組件或調整設備適應室外跟蹤，Prime 41是通用的動作捕捉攝像頭之一。

直觀與優雅的設計

Prime 系列產品在設計過程中，我們考慮了動作捕捉攝像頭的整個生命周期 - 從拆箱到安裝、捕捉和拆卸。每個工序都經過精心設計打造，追求簡單性和可用性。

除了您所習慣的性能之外，您還會發現一些需要琢磨的新功能，我們的產品創新包括單用戶設置的瞄準輔助技術、同步參考視頻與3D數據的覆蓋，以及我們的攝像機視覺健康和活動指示燈。

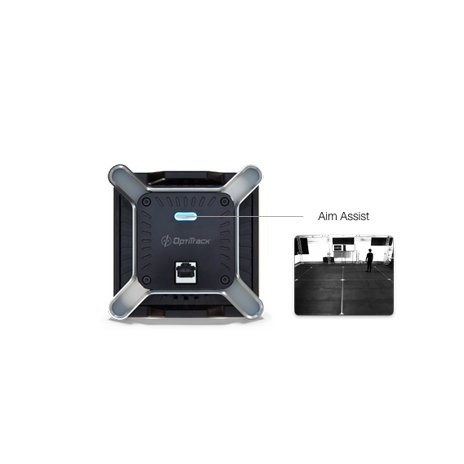

瞄準輔助

采用我們的相機瞄準輔助技術，用戶可以有效地設置并對準一個完整的Prime 41系統。只需輕觸按鈕，便可即時將攝像機視圖轉為全屏，設置灰度圖像，并增加輔助照明曝光和更好的圖像清晰度。通過這些設置能夠輕松查看圖像，從而不再需要將參考標記放置在捕獲地面上。每個攝像機的對準方便、準確，甚至無需觸摸軟件界面。一旦相機已經對準，只需按一個按鈕便可接著進行下一步操作。

參考視頻與三維覆蓋

通過運行任何Prime 41灰度模式下的全景攝像頭，您可以將其轉換成一個參考攝像頭，監控活動范圍。參考攝像頭經校準并同步跟蹤相機后可提供場景視頻，并3D覆蓋標記和骨骼數據 – 改良骨骼定義和預覽應用的完美之選。我們獨特的攝像頭、實時MJPEG壓縮將確保您的高清晰度參考視頻不會增加系統的帶寬。

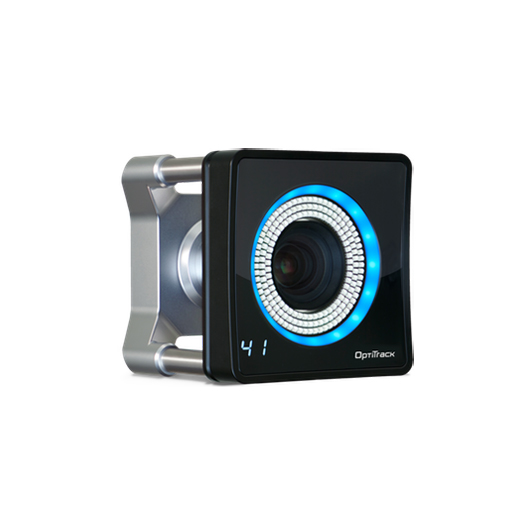

相機狀態指示燈

新推出的相機可視化預警系統提供有關相機健康和活動的可視化反饋，使用攝像頭前部的一個RGB 環形液晶燈。當相機狀態發生變化時，指示燈也會有相應變化。顏色和亮度設置可以自定義，因此您可以根據個人偏好進行設置。

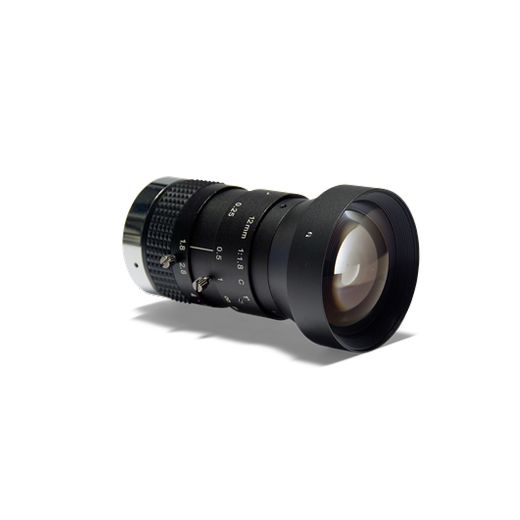

寬視場，超快速的12mm鏡頭

我們定制設計了自己的超低失真、“fast glass” 鏡頭以實現標記跟蹤。Prime 41 F#1.8鏡頭的性能與熱像儀的分辨率相匹配，并進行了寬帶防反射涂層的處理，大大提高了熱像儀的光傳輸性，能夠產生更大的跟蹤體積和更干凈的數據。

精密灰度|對象

精密灰度（橙色）與分段（綠色）

相機圖像處理

我們的預測實時、相機圖像分析技術可為您的電腦提供清潔、可靠的數據，以獲得有效的標記處理和參考視頻。圖像處理類型包括：

?對象 – 采用精確的灰度處理方法，執行標記位置、大小、圓滑度的相機檢測。通過最小的CPU占用提供出色的精度。

? 精密灰度 – 類似于對象處理，但向電腦發送標記的選擇性灰度圖像，以計算對象數據。提供詳細的標記信息，但相比對象處理需要更多的CPU資源。

?分 段 - 類似于精密灰度處理，分段模式在相機和CPU之間劃分處理，為CPU有效的標記檢測提供簡化的標記信息。提供精度和處理負載之間的一種平衡。

?MJPEG壓縮灰度 - 全分辨率灰度幀，經過相機壓縮以獲得高度可擴展的參考視頻功能。

?原始灰度 - 全分辨率，未壓縮的灰度信息。

微妙、強大的紅外照明

Prime 41頻閃儀提供170 個液晶燈和3倍于我們之前以太網相機的功率，性能是非常強大的。除令人嘆為觀止的廣泛范圍之外，大量的LED陣列還能夠提供快速曝光的更快釋放 – 從而成為捕捉非常快速運動的理想選擇。在肉眼所看不到的波長為850nm的紅外照明下，Prime 41提供不引人注目的照明。這樣就避免了視覺疲勞和對可見光頻閃的不必要的注意。

千兆以太網和PoE +

千兆以太網I/O和PoE + 為Prime 41提供了廣泛的布線范圍（高達300’）、巨大的帶寬能力，以及一個25W的功率預算。結合相機MJPEG圖像壓縮，GigE數據傳輸可使多個攝像機同時在全畫幅灰度進行操作。

外部同步輸入/輸出，同步鎖相，時間碼

Prime 41攝像頭幾乎可與eSync的任何信號同步。攝像頭可同步至如一個專業視頻同步鎖相信號源，也可通過從通用輸入和軟件命觸發進行記錄。使用同步輸出信號或DAQ觸發可進行生物力學測力板的數據對齊。SMTPE時間碼也可以實現高度精確的幀時，從而便于編輯和記錄。

攝像頭控制

使用任何OptiTrack軟件應用程序訪問各種Prime 41設置，從而對攝像頭捕捉信息及軟件報告處理信息實現更好地控制。可用設置包括：

?圖像處理類型
?幀速率
?曝光
?閾值
?照明
?狀態LED控制
?其他更多...

動捕軟件

動捕軟件ARENA是一款直觀的動作捕捉軟件，結合了數據捕捉、編輯和輸出等功能。運動捕捉技術可以給動畫人物賦予自然逼真的動作效果，但通常設備安裝比較復雜，需要進行大量的人員培訓，而且還必須由多個操作人員共同協作完成。而借助ARENA軟件，用戶既可以充當操作員又可以作演員，提供了空前的靈活性。ARENA軟件與OptiTrack FLEX: V100R2攝像頭等動作捕捉工具配合使用，為用戶提供了準確的捕捉數據，并可對最終輸出序列進行控制。

?單用戶控制：配有用戶自定義計時器，用于對捕捉流程進行控制，還具有實時3D視圖反饋功能，用戶一個人既可充當操作員又可以作演員；
?輕松攝像頭校準：最多可對48臺攝像頭進行校準，捕捉范圍可達25m×45m，具有捕捉預覽功能，一般校準時間在5分鐘以內；
?骨架和標記物自動分配：此流程過去通常需要幾小時，現在只需要幾分鐘即可完成，簡單易用的骨架程序可以自動進行骨架與標記物分配；
?實時數據捕捉：實時預覽動作捕捉數據，并配有全身數據處理功能；
?內置數據編輯器：高級編輯工具，讓用戶能對他們的捕獲數據進行編輯；
?靈活的數據導出：以BVH、C3D等格式實時導出至MotionBuilder軟件。

::產品規格::

::應用范圍::

中高端影視、動漫、廣告、游戲動捕制作。

::技術特征::

?采用紅外光學運動捕捉方式
?可實現180Hz的人體運動進行精確捕捉
?410萬紅外攝像頭
?適合多種應用可對各種紅外Marker點進行高精度高速捕捉
