::產品概述::
?

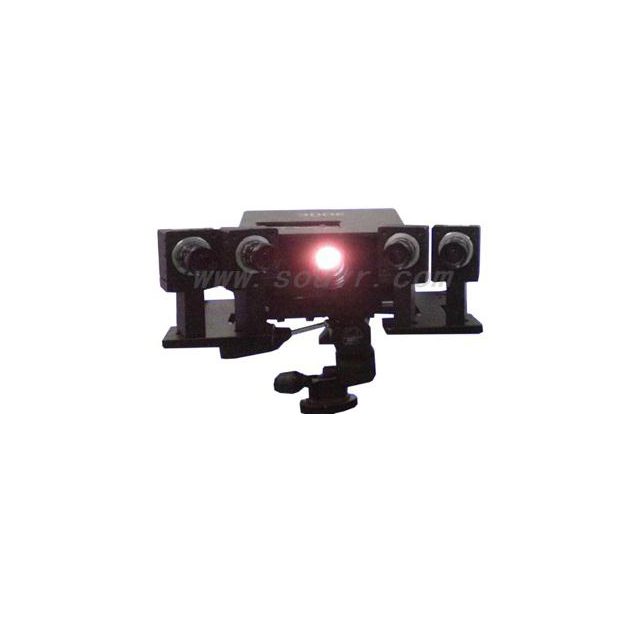

3DOE PTS-四目3D掃描儀

PTS?四目三維掃描儀 是為滿足工業設計行業應用需求而研發的產品，它集高速掃描與高精度優勢，可按需求自由調整測量范圍，從小型零件掃描到車身整體測量均能完美勝任，具備極高的性能價格比。目前已廣泛應用于工業設計行業中，真正為客戶實現 "一機在手，設計無憂"!

產品特點
3DOE PTS?四目三維掃描儀（抄數機）,全新一代的非接觸照相式測量系統。是機器視覺、結構光測量技術的結合。采用進口高精密工業CCD傳感器，LED冷光源：

• 非接觸、便攜式結構設計,型號可調,一機多用：利用照相式原理，進行非接觸式三維光學掃描，得到物體表面三維數據。而且適應了柔軟、易變形物體的測量要求，設備硬件體型小，占地少，無噪音，可方便帶至測量現場，也可以在掃描大型重型物體時移動掃描設備
• 強大的細節捕獲能力，測量精度高，測量精度可達0.02mm~0.05mm
• 測量速度快,單面掃描時間<=5 秒，測量點距云數據非常規則
• 測量景深大：景深范圍為300~500mm
• 標記點全自動拼接，智能融合為單層點云；掃描過程中測試物體可以任意翻轉移動，通過對標志點的拼接加以形成物體三維測量測量數據，從而實現物體全方位掃描。減少了測量的死角與掃描盲區。
• 解析度高:高密度的點云資料，物體的精細部位可以清晰描述
• 掃描范圍廣：可以掃描小至幾毫米大至幾米的物體，掃描范圍可自由選擇，適合不同大小產品掃描
• PTS?系統全局誤差控制
• 對環境要求低：正常環境光對該掃描系統沒有多大影響，在正常辦公環境光線下都能獲得高質
• 自行研發制造，自主軟件知識產權
• 保障軟件不斷免費升級,適合將來更高層次和更新要求
• 操作簡單，一鍵式掃描，不需過多的培訓（2－3個工作日）即可以熟練操作
• 測量輸出數據接口豐富：測量所得的點云數據為ASC、STL、PLY、IGES、OBJ、DXF等,可直接與Surfacer、image ware、UG、CATIA、Geomagic、Pro/E、Master CAM 等軟件進行數據交換

PTS?在汽車產業中的應用
PTS?系統使用UHP冷白光源，如果被測物體是透明，反光或深色系的需要在被測物體表面上噴涂上一層薄薄白色粉。掃描時通過轉動被測物體的不同角度，讓投影光柵打在表面上，通過貼在被測物上的標記點全自動拼接出物體實際3D外形，如果是大型工件，如模具，汽車油泥模型做檢測或逆向工程時。可以移動PTS?系統測頭圍繞著工件轉動掃描，從而得到被測物的3D形狀。

PTS?在模具制造行業的應用
PTS?系統是非接觸光學照相式三維掃描儀，其結構主要由光柵投影設備及兩個工業級的CCD Camera所構成，由光柵投影在待測物上，并加以粗細變化及位移，配合CCD Camera將所擷取的數字影像透過計算機運算處理，即可得知待測物的實際3D外型。

PTS?拍照式三維掃描儀采用非接觸白光技術, 避免對物體表面的接觸,可以測量各種材料的模型,測量過程中被測物體可以任意翻轉和移動,對物件進行多個視角的測量,系統進行全自動拼接, 輕松實現物體360高精度測量。并且能夠在獲取表面三維數據的同時,迅速的獲取紋理信息,得到逼真的物體外形,能快速的應用于模具制造行業的掃描。

::應用范圍::

適用于工業設計、逆向設計(抄數)、模具設計、檢測、 快速成型、服裝設計、游戲制作、電影特技、生物醫學、教學研究、文物考古等諸多領域。

::技術特征::

• 強大的細節捕獲能力，測量精度高，測量精度可達0.02mm~0.05mm
• 測量速度快,單面掃描時間<=5 秒，測量點距云數據非常規則
• 高密度的點云資料，物體的精細部位可以清晰描述
• 測量景深大：景深范圍為300~500mm
• 自行研發制造，自主軟件知識產權
• 保障軟件不斷免費升級,適合將來更高層次和更新要求
