::產品概述::
XunWei 8系列音視頻矩陣
8路音視頻矩陣
訊維8系列音視頻矩陣是一款優質寬帶的音視頻矩陣切換器，音視頻可分控。是專為視、音頻信號的顯示切換而設計的高性能智能矩陣開關設備，用于將各路音視頻輸入信號同步或異步切換到音視頻輸出通道中的任一通道上。本產品帶有斷電現場保護，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。最大支持8x8路音視頻信號。
特性
1、通過拼接按鈕控制，可實現拼接功能；（可選配）；
2、實現自動增益技術, 帶有斷電現場保護功能；
3、自帶輪巡功能，可設置輪巡開關、輪巡時間與輪巡通道；
4、提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用；
5、可以通過矩陣控制服務器IP地址對矩陣進行控制；
6、支持面板控制、遙控控制、串口多種控制方式；
7、面板、遙控器鎖定功能；
8、恢復設備出廠設置；
9、前面板LCD狀態顯示；
10、LCD屏幕保護功能；
11、蜂鳴器開關設置；
12、安裝快捷，操作簡單。
產品型號
| 型號 | 規格 |
| XW-AV0802 | 音視頻輸入：8路， 輸出：2路 ，機箱：1U |

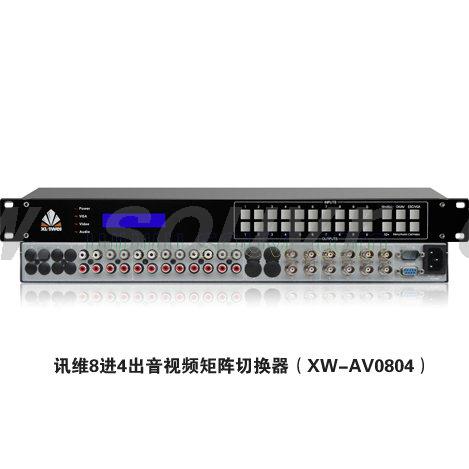

| XW-AV0804 | 音視頻 輸入：8路， 輸出：4路 ，機箱：1U |

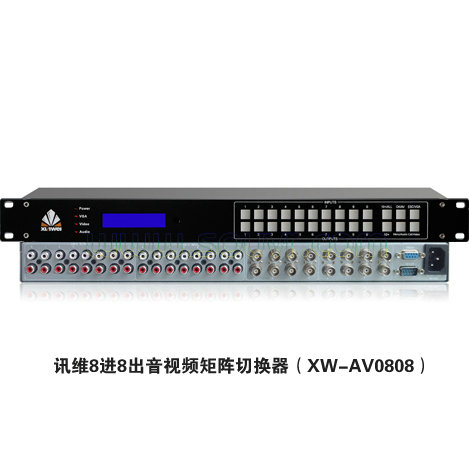

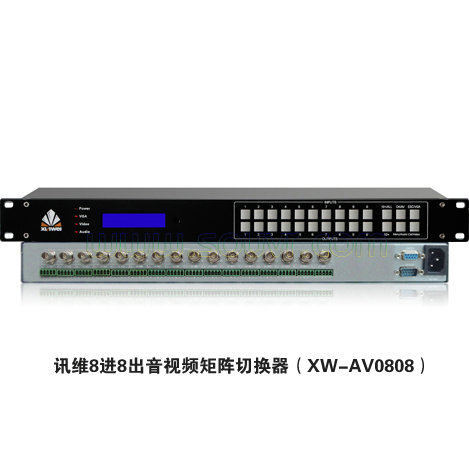

| XW-AV0808 | 音視頻 輸入：8路， 輸出：8路 ，機箱：1U |
::應用范圍::
應用于廣播電視工程，多媒體會議廳，大屏幕顯示工程，電視教學，指揮控制中心等場合。
::技術特征::
::產品規格::
| 技術參數 | |
| 帶寬(速率)： | 150Mhz(-3db)滿載 |
| 亮色度干擾： | -55dB@5Mhz |
| 微分相位： | 0.05o(RL=150Ω) |
| 微分增益： | 0.05%(RL=150Ω) |
| 最大傳播延時： | 5ns(±1) |
| 切換速度： | ≤180ns |
| 視頻信號 | |
| 信號類型： | CVBS |
| 接口： | RCA、BNC |
| 最小電平： | 0.5Vp-p |
| 最大電平： | 1.0Vp-p |
| 阻抗： | 75Ω |
| 回波損耗： | -30db@5MHz |
| 音頻信號 | |
| 信號類型： | 立體聲，非平衡 |
| 接口： | RCA、鳳凰端子 |
| 增率： | 0 dB |
| 頻率響應 | 20 Hz ~ 20 kHz |
| 總諧波失真+噪聲： | 0.05% @ 1 kHz （額定電壓下） |
| 共態抑制比（CMRR）： | >75dB @: 20 Hz ~ 20 kHz |
| 阻抗： | >10KΩ |
| 最大電平： | +19.5dBu |
| 直流補償： | 最大5mV |
| 控制類型 | |
| 控制方式： | 面板、遙控、軟件 |
| 面板按鍵： | 觸點 |
| 控制接口： | RS-232(DB9) |
| 波特率與協議波特率： | 9600 |
| 數據位： | 8位 |
| 停止位： | 1位，無奇偶校驗位 |
| 串行控制口結構： | 2=TX，3=RX，5=GND |
| 產品規格 | |
| 電 源： | 100VAC ~ 240VAC, 50/60 Hz |
| 存儲環境溫度： | -20°C ~ +60°C |
| 工作溫度： | 0℃-50℃ |
| 相對環境濕度： | 5%~ 75% |
| 產品尺寸： | 1U |
