3D 虛擬環境中，需建制3D 模型并搭配材質貼圖，組成一3D 對象模型，輸出成圖片、gif 動畫、vrml 或cult 3d 檔，為了能使3D 對象于網頁上瀏覽時能建立交互式3D 對象，利用CULT 3D 技術以視覺的方式呈現不同的事件和功能的互動性，透過鼠標控制 3D 對象的旋轉、放大、縮小。以下說明建置模型并貼上材質貼圖時的制作過程。

在軟件使用上以3D Studio MAX R6 與Photoshop 為主。以下為制作青瓷虛擬復原的工作流程：

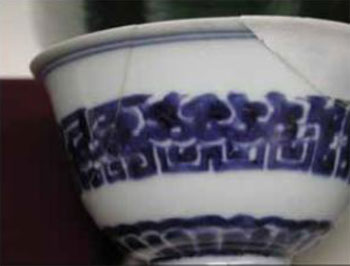

1. 將修復中的青瓷實物拍成照片，作為3D 制作參考與圖形數據

圖1

注:針對模型貼圖需要，在側邊依環型360 度依序拍攝，包含正上方與正下方的照片資料取得。

2. 使用3DS MAX 制作3D 模型

圖2

3. 制作模型貼圖

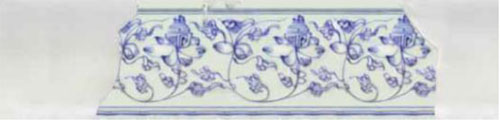

a. 首先將拍攝來的照片，利用圖像處理軟件處理繪制成為3D 模型的平面圖，圖3如下

圖3

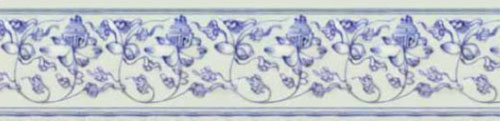

b. 為表現修復后的效果，將有破損缺塊的照片也修正成無石膏缺口的還原圖，圖4如下

圖4

c. 之后再分別繪制破損與復原兩版本的兩組青磁內部與底部的貼圖。

圖5

至此完成此次3D 模型所需之基本Diffuse color 貼圖繪制。
注：依照3D 動畫模型的制作流程，一般都會在Diffuse Color 之外再繪制Bump 與Specular Color 等增加凹凸與反光的貼圖，來營造更真實的呈現

4. 完成貼圖繪制后，再將3D 模型上貼圖
將Diffuse Color 的map 賦予模型，并調整UVW 貼圖軸
以環狀及平面貼圖方式，依序完成碗身與碗底及內部的貼圖配置。

圖6

5. 完成模型，輸出Cult 3D 格式 。
▲輸出成Cult 3d
3D 模型完成后，輸出成CULT 3D 文件格式，并搭配CULT 3D Design 制作編輯軟件編輯﹝如下圖7﹞，準備將3D 對象轉為網頁可觀看的互動規格。

圖7

利用設定按鈕觸發動作來制作3D 對象的互動性﹝如圖8 所示，此互動性是指透過鼠標或鍵盤上的按鈕操控3D 對象的旋轉、放大、縮小，切換修復狀態…等﹞。

圖8

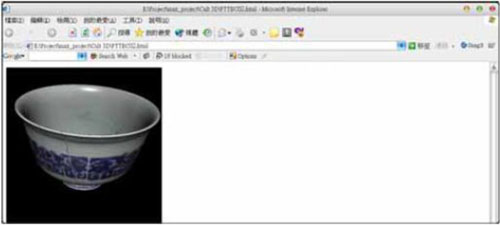

Cult 3d design 軟件輸出之co 文件具備有壓縮率大﹝檔案小﹞，可呈現呈現反射、凹凸、透明…等效果，可設定按鈕觸發動作并與用戶互動性高，可放于WEB 網頁上以供大眾瀏覽等優點，故使用此輸出檔為虛擬環境的輸出規格，web 網頁效果呈現如下圖9 所示

圖9

藉由3D 動畫及網頁展示技術，將破損之收藏品，以全新并完整的面貌呈現；而透過互動接口的設計，更可以自由切換修復前后的樣貌，提供觀賞者不同的視覺體驗。

圖10
