::產品概述::


3D CaMega MCS-60 精細三維掃描系統


精細三維掃描要求三維掃描儀具有高精度，高分辨率。

精細三維掃描能忠實地再現掃描諸如牙齒，精美工藝品細節，微小精密零件。而普通的三坐標測量機和三維掃描儀很難精細的形面特征。

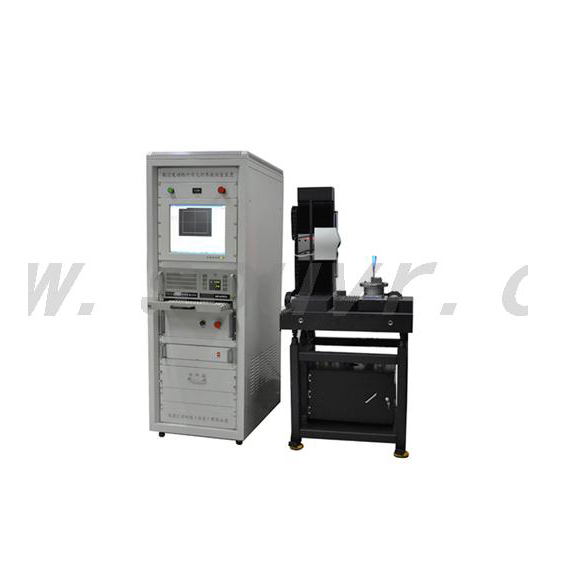

3D CaMega MCS-60 精細三維掃描系統是由小視場、高精度高分辨率的光學三維掃描儀和高精密數控多軸機械系統組合而成，利用高精密機械系統的精確移動轉動定位實現對物體多方位、多角度的照相式掃描，自動生成整體全面精細的三維型面點云數據。

產品特點：

• 具有極高的測量精度，最高可達0.010mm
• 具有極高的掃描分辨率，掃描取點間距可達0.023mm
• 能完成復雜零部件、模型等的三維型面掃描測量，對某些超小物體細微特征有極強的三維掃描能力
• 采用最小讀數為0.001mm的光柵尺精確定位，提高數據整體拼接精度
• 速度快：在0.4秒內，完成所測對象每一個象素點空間坐標（X、Y、Z）及灰度信息的攝取
• 非接觸：不需接觸物體表面，就能完成對物體的直接測量，從而可以檢測柔軟、彈性物體
• 高密度：一次檢測可以得到一百三十萬個點的空間坐標和灰度信息，每個點的信息都具有相同的精度和可靠性
• 高自由度：配合精密的四--五軸機械系統，隨意掃描物體的任何部位
• 可進行手動教示掃描和全自動掃描

應用案例

案例1——某造幣廠
該造幣廠采用我司的三維掃描設備大大提高了生產效率、縮減了制作工序，先后開發出絲齒滾字、邊部印凸字、凹槽滾字、隱形雕刻、縮微技術、復合材料、鑲嵌技術、彩色壓印等國際先進造幣技術，在數字化全面推廣的今天成為其精密鑄造的助力引擎。

案例2——天津科技大學機械工程系（精密物件掃描）
天津科技大學機械工程系是國家一級重點學科，在數控技術、機械系統設計、先進制造技術、CAD/CAM、機電一體化系統設計、機械振動、機械制造裝備設計、工業機器人、機器視覺等課題教研上需要對精密物件進行精確測量，在綜合比較國內外各種精密儀器設備后采用我公司精密多軸三維檢測系統，不僅在教學上提供了設備支持，更是讓研究學者插上了研究與實踐的翅膀。

案例3——西北工業大學 牙模研究
針對口腔醫學需求，西北工業大學自動化學院的教授專家一直致力于牙頜模型三維結構的設計，這一過程需要規避測量精度的誤差給科研帶來較大影響，經過儀器的調整與標定方法的討論后，決定利用3D CaMega精密多軸掃描系統制取牙頜修復體的CAD/CAM系統光學印模。

案例4——某空軍飛機維修廠 掃描飛機發動機葉片在空軍飛機修理廠飛機經常需要更換葉片，但是，許多進口飛機總是得不到原廠的技術支持，于是只能通過現有的葉片仿制出合格的配件，而這一反求過程，對精度要求極高，利用3D CaMega 復合式精密微小物體掃描系統可順利的滿足此需求，而且加配計算機檢測軟件，還可檢測加工出來的零件和設計數模之間的誤差，為我國軍工制造業做出了卓越貢獻。

::應用范圍::

適用于用于鞋類設計加工，個性化量腳制鞋，醫學腳型矯治、人機工程腳型統計等領域。


::技術特征::

• 一次檢測可以得到一百三十萬個點的空間坐標和灰度信息，每個點的信息都具有相同的精度和可靠性
• 能完成復雜零部件、模型等的三維型面掃描測量
• 采用最小讀數為0.001mm的光柵尺精確定位，提高數據整體拼接精度
• 不需接觸物體表面，就能完成對物體的直接測量，從而可以檢測柔軟、彈性物體
• 配合精密的四--五軸機械系統，隨意掃描物體的任何部位
• 可進行手動教示掃描和全自動掃描

::產品規格::
